SB-JYD35T電冰箱原理實訓臺

一、產品概述
本裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調和冰箱的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。

二、技術參數
1.  該裝置集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程 訓練及職業技能競賽的需要。
2.  該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3.  實訓平臺直觀展示了空調和冰箱的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物，系統還配置有電流流電壓表、交流電流表、壓力表、信號指示燈等， 使整個空調系統、冰箱系統的實時工作狀態一目了然。
 3 采用全不銹鋼手推車，透明有機玻璃外罩
外形尺寸：750×500×l000mm
功能：
1、進行各種制冷原器件的識別。
2、進行各種冰箱、空調制冷與系統的連接。
3、電氣接線操作，掌握各種制冷系統的外部接線方法。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。

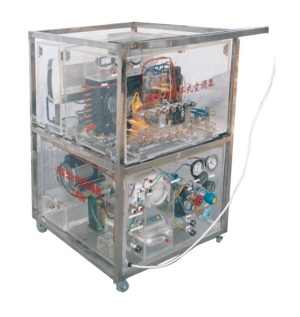

SB-JYD39G空調器原理實訓臺

一概述
1.整個空調系統真實完整, 與市場上的空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能
2.裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、、真空壓力表以及相應的信號指示燈，使整個空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；，屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態
3.本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；
4.設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電

二、技術參數
1.輸入電源：單相三線～220V±10% 50Hz
2.裝置容量：＜1.5kVA
3.外形尺寸：500cm×500cm×1000cm
4.制冷劑類型：R22
 5 采用全不銹鋼手推車，透明有機玻璃外罩
外形尺寸：750×500×l000mm
三 功能：
1、進行各種制冷原器件的識別。
2、進行各種冰箱、空調制冷與系統的連接。
3、電氣接線操作，掌握各種制冷系統的外部接線方法。
4、制冷系統的故障識別：可通過各種制冷小系統中專設的故障閥門人為制造系統故障，通過故障現象和高低壓，電流等表計參數進行故障判斷。
5、充制冷劑：系統中增設專用充液閥（或三通閥）。通過充氟裝置，可進行排出制冷劑，定量充灌制冷的實際操作。
6、抽真空、充氮、檢漏：通過真空泵、充氮裝置、可進行系統抽真空，充氮試壓的實際操作，學員使用檢漏工具查出系統中的泄漏點。
四、故障說明
1.斷開N2線圈：模擬變壓器T的副邊N2開路，整機不工作
2.斷開橋式整流橋堆：模擬橋式整流橋環+12V無輸出，整機不工作
3.斷開7805穩壓塊輸出：模擬7805穩壓塊壞+5V無輸出，整機不工作
4.斷開紅外接收管1腳：模擬紅外接收管無電源輸入，不能遙控
5.斷開X105溫度傳感器電阻：模擬室內環境溫度很高，可制冷不能制熱
6.斷開IC1的P13腳：模擬IC1的P13無信號輸出
7.斷開IC1的P12腳：模擬IC1的P12無信號輸出
8.斷開IC1的P11腳：模擬IC1的P11無信號輸出
9.斷開IC1的P10腳：模擬IC1的P10無信號輸出
10.斷開IC1的P15腳：模擬IC1的P15無信號輸出
11.斷開IC1的P14腳：模擬IC1的P14無信號輸出
12.斷開IC1的P24腳：模擬IC1的P24無信號輸
