氣動技術實驗室,氣動控制技術實驗室
氣動控制技術實訓室設備主要服務于機電一體化技術、工業機器人技術、機械設計與制造等專業的《氣液動系統的構建與維護》、《專項技能實訓》等課程。從每一個氣動元件開始，循序漸進地進行氣動技術電氣技術、PLC技術的綜合應用培訓，使學生初步具備氣動自動化系統的設計及維護能力，為學生在工業自動化控制領域的進一步發展打下堅實的基礎。
氣動實驗室,氣動技術展臺,氣動控制技術實驗室,液壓技術實驗室,通過本實驗課程的學習，使學生熟悉氣壓傳動的基礎知識及各類氣壓基本回路的功能，組成和應用。掌握各種氣壓元件結構原理特點，熟悉其應用。能看懂典型的氣壓系統圖，獨立分析典型的氣壓系統，為后期專業課程學習和實習實訓打下堅實的知識基礎。
氣動實驗室又可以作為氣動技術普及和發展的基地。氣動實驗設備包括氣動實訓裝置、氣動技術展板、氣動元件展品及剖件、氣動技術展臺、多功能氣動綜合教學系統等，可為研究生和本科生開出《液壓與氣壓傳動》、《氣動控制技術》、《現代實用氣動技術》、《流體傳動與控制》、《可編程控制器技術》等課程的實驗。氣動實驗臺除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術的應用實驗，氣動技術課程設計等。

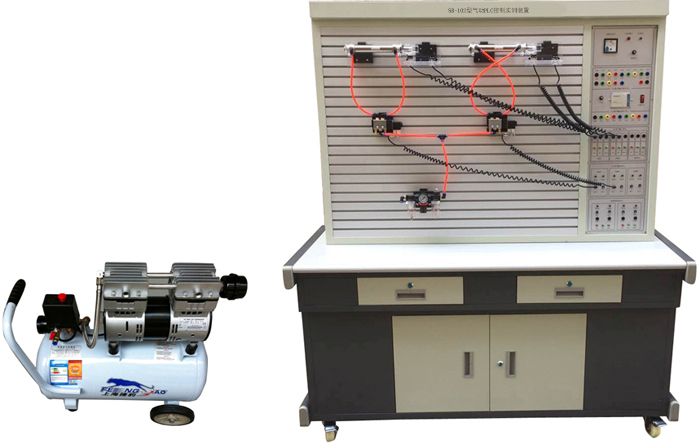

SB-102氣動PLC控制實訓裝置
上海碩博科教設備有限公司生產銷售氣動實驗室設備，為學校企業共建實驗室可以作為研究生培養和本科教育的場所，又可以作為氣動技術普及和發展的基地。實驗室設備包括氣動實訓裝置、氣動技術展板、氣動元件展品及剖件、氣動技術展臺、多功能氣動綜合教學系統等，可為研究生和本科生開出《液壓與氣壓傳動》、《氣動控制技術》、《現代實用氣動技術》、《流體傳動與控制》、《可編程控制器技術》等課程的實驗。共建實驗室除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術的應用實驗，氣動技術課程設計等
氣動與PLC控制實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。此外，裝置采用PLC控制方式。利用PLC控制系統與電腦連接，從學習簡單的PLC指令編程，梯形圖編程，深入到PLC控制的應用，與計算機通訊、在線調試等實驗功能。是氣動技術和電氣PLC控制技術的完美結合。
一、主要技術參數
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、工作環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量30L；額定輸出氣壓1Mpa
7、PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
8、配有控制模塊：電源模塊，PLC控制模塊，繼電器控制模塊，控制按鈕模塊，氣動元件獨立模塊等。
二、主要特點
1、氣動與PLC實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌柜內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓面板（面板帶“T”溝槽形式的鋁合金型材結構）上�；芈反罱硬捎每鞊Q接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，系統額定壓力為0.8 Mpa，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手控、氣控、電控等控制功能。
6、實訓控制單元可以采用獨立的繼電器控制單元進行電氣控制，也可以采用PLC控制，通過比較，突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控制單元、PLC編程及監控技術于一體，功能強大，適應范圍廣。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
氣動PLC控制實訓裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
實訓臺 |
|
1臺 |
|
3 |
PLC主機模塊 |
三菱FX1S-20MR |
1塊 |
|
4 |
電源模塊 |
|
1塊 |
|
5 |
繼電器控制模塊 |
|
1塊 |
|
6 |
PLC控制按鈕模塊 |
|
1塊 |
|
7 |
靜音無油空氣壓縮機 |
|
1臺 |
|
8 |
單作用缸 |
QGX25ⅹ100 |
1只 |
|
9 |
雙作用缸 |
QGX25ⅹ100 |
2只 |
|
10 |
旋轉氣缸（透明） |
|
1只 |
|
11 |
三聯件 |
AC2000 |
1只 |
|
12 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
13 |
手動換向閥 |
H210—08 |
1只 |
|
14 |
單電磁換向閥（二位三通）常開 |
3V210-8 |
1只 |
|
15 |
單電磁換向閥（二位三通）常閉 |
3V210-8 |
1只 |
|
16 |
單電磁換向閥（二位五通） |
4V210-8 |
2只 |
|
17 |
雙電磁換向閥（二位五通） |
4V220-8 |
1只 |
|
18 |
雙電磁換向閥（三位五通） |
4V230-8 |
1只 |
|
19 |
單氣換向閥（二位五通） |
4A210—08 |
2只 |
|
20 |
雙氣換向閥（二位五通） |
4A220—08 |
2只 |
|
21 |
行程閥（機控） |
MOV—2 |
1只 |
|
22 |
行程閥（按鈕） |
MOV—3A |
1只 |
|
23 |
行程閥（按鈕帶鎖） |
MOV—3 |
1只 |
|
24 |
或門型梭閥 |
KV—08 |
2只 |
|
25 |
快速排氣閥 |
QE—02 |
2只 |
|
26 |
單向節流閥 |
ASC-08 |
2只 |
|
27 |
單向節流閥（裝在缸體上） |
JSC601 |
7只 |
|
28 |
單向閥 |
1/4 |
2只 |
|
29 |
順序閥（透明） |
|
1只 |
|
30 |
氣容 |
|
1只 |
|
31 |
消聲器 |
1/8 |
2只 |
|
32 |
消聲器 |
1/4 |
1只 |
|
33 |
三通（T型三通） |
Ø 6 |
4只 |
|
34 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1只 |
|
35 |
四通 |
Ø 6 |
4只 |
|
36 |
氣管 |
PU6ⅹ4 |
20米 |
|
37 |
行程開關（裝在缸體上） |
|
2只 |
|
38 |
編程電纜（適配器） |
三菱 |
1條 |
|
39 |
工具箱 |
|
1個 |
|
40 |
內六角扳手 |
|
3把 |
|
41 |
螺絲刀 |
|
2把 |
|
42 |
剪刀 |
|
1把 |
|
43 |
活動板手 |
|
1把 |
|
44 |
尖嘴鉗 |
|
1把 |
|
45 |
氣孔塞頭 |
Ø 6 |
10只 |
|
46 |
氣動實訓說明書 |
|
1冊 |
|
47 |
三菱PLC編程軟件、程序軟件 |
光盤 |
1盤 |
