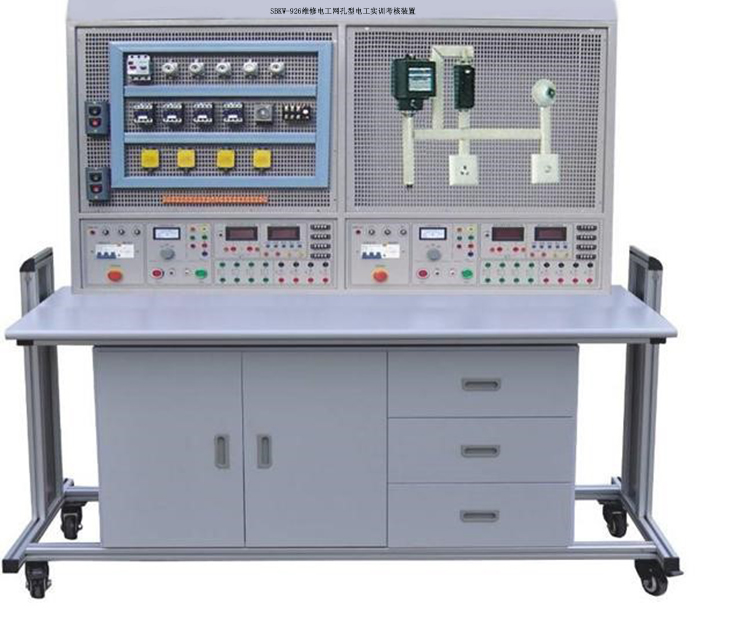

SBKW-926維修電工網孔型電工實訓考核裝置
一、概述
維修電工網孔型電工實訓考核裝置,維修電工網孔型電工實訓設備,實用性人才的培養必須推行提高動手能力為教學目標,應用直接實訓 的理論原則,以培養實踐能力和可持續發展能力為主的教學手段,促使電子電路工藝實訓的教學為發展動創能力開展深化教學改革,實現向以就業為導向的教改與實 踐模式轉化.實訓課程教學是一種技能,培養學生熟練掌握實踐技能是一種能力.將圍繞學生能力培養對電子電路工藝實訓教學研究與實踐加以論述。
維修電工網孔型電工實訓考核設備，該裝置主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控制線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。該裝置也可作為電工考工的考核設備。
二、維修電工網孔型電工實訓考核裝置特點
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
三、維修電工網孔型電工實訓考核裝置技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸不小于1468mm×680mm×1680mm
四、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
五、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制制線路
13．三相異步電動機接觸器點動控
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
六、維修電工網孔型電工實訓考核設備元器件清單
|
序號 |
名 稱 |
型號與規格 |
數 量 |
|
1. |
單相電度表 |
DD862-2 |
2 |
|
2. |
單相閘刀開關 |
HK8 |
2 |
|
3. |
拉線開關 |
4A/250V |
2 |
|
4. |
平燈頭 |
6A/250V |
4 |
|
5. |
園形插座 |
T3-10 |
2 |
|
6. |
電流互感器 |
BH 0.66 |
6 |
|
7. |
墻壁開關座 |
|
4 |
|
8. |
聲控開關 |
86型 |
2 |
|
9. |
低壓斷路器 |
DZ108-20/10 |
2 |
|
10. |
直插式保險盒 |
RT18-32/2A 1P |
6 |
|
11. |
直插式保險盒 |
RT18-32/2A 2P |
2 |
|
12. |
直插式保險盒 |
RT18-32/2A 3P |
2 |
|
13. |
交流接觸器 |
CJX2-0910 |
6 |
|
14. |
輔助觸頭 |
F4-22 |
6 |
|
15. |
熱繼電器 |
R16B-20/3 |
2 |
|
16. |
通電延時時間繼電器 |
ST3PA-B/380V（0-60S） |
2 |
|
17. |
時間繼電器座 |
PF-083A |
2 |
|
18. |
3H鐵殼按鈕 |
|
4 |
|
19. |
行程開關 |
LX19-222 |
4 |
|
20. |
行程開關 |
LX19-001 |
4 |
|
21. |
倒順開關 |
K03-15 |
2 |
|
22. |
日光燈管 |
Y210RR25/10W |
2 |
|
23. |
鎮流器 |
13W |
2 |
|
24. |
日光燈座 |
|
4 |
|
25. |
大功率電阻 |
|
6 |
|
26. |
二極管 |
|
2 |
|
27. |
接線端子排 |
JF5-2.5/5 |
10 |
|
28. |
G形導軌 |
|
2 |
|
29. |
走線槽 |
|
4米 |
|
30. |
螺絲 |
|
180 |
|
31. |
螺絲刀 |
|
4 |
|
32. |
尖嘴鉗 |
|
2 |
|
33. |
剝線鉗 |
|
2 |
|
34. |
三相鼠籠異步電動機 |
380V/Y/△180W |
2 |
|
